От бескаркасного арочного ангара к монолитному бетонному сооружению.
Сегодня возможности этой технологии значительно шире. Современная технология позволяет использовать металлическую бескаркасную арочную конструкцию не только как самостоятельный ангар, но и как нижнюю опалубку для последующего формирования монолитной бетонной оболочки.
В результате получается принципиально другой тип сооружения — прочнее и массивнее обычной металлической конструкции, способный воспринимать значительные эксплуатационные нагрузки и при соответствующем проектировании допускающий засыпку грунтом сверху.
1) Основой сооружения является арочная конструкция, изготовленная из оцинкованной рулонной стали.
Для производства используется металлический штрипс — рулонная оцинкованная сталь толщиной, например, 1,2 - 1,5 мм. Из рулона на строительной площадке формируется профилированная металлическая полоса, после чего станки «СФЕРА-1000» (или «СФЕРА-600») придают ей необходимую арочную геометрию. Но в данном случае металлическая арка выполняет особую функцию. Она становится нижней опалубкой для бетонной оболочки.
2) После монтажа металлической конструкции, сверху выполняется послойная укладка бетонной смеси с использованием предусмотренной проектом технологии армирования, опалубки и уплотнения. Бетон постепенно формирует над металлической аркой массивную бетонную защитную оболочку.
Технология строительства выглядит следующим образом:
рулонная оцинкованная сталь (штрипс) → профилирование → формирование бескаркасной арки → монтаж ангара → армирование и подготовка к нанесению бетона → послойное бетонирование → готовое бетонное бескаркасное сооружение
Бескаркасный ангар становится частью технологии строительства бетонного бескаркасного ангара.
3) В традиционном строительстве опалубка после заливки бетона обычно снимается. В рассматриваемой технологии металлическая арочная конструкция может использоваться как постоянная нижняя опалубка, оставаясь в составе готового сооружения.
Она выполняет сразу несколько функций:
— формирует необходимую геометрию арки;
— служит основанием для формирования бетонной оболочки;
— обеспечивает первоначальную жесткость конструкции;
— позволяет выполнять бетонирование по заданной форме;
— остается частью готового сооружения.
В результате процесс строительства существенно отличается от возведения классического железобетонного здания с традиционным каркасом и большим количеством временной опалубки.
4) Послойное формирование бетонной оболочки
После установки металлической арки начинается следующий этап — формирование бетонной оболочки. Бетон подается с помощью насосов и укладывается послойно, при этом толщина и технология каждого слоя определяются проектом сооружения. В зависимости от конструкции могут применяться армирование, закладные элементы и другие технологические решения, необходимые для обеспечения расчетной прочности.
Каждый последующий слой формирует общую массивную оболочку. В итоге тонкая металлическая арка превращается в основу для значительно более массивного и надежного бетонного сооружения.
Получается своеобразный «сэндвич»:
оцинкованная стальная бескаркасная арка → бетонная оболочка → при необходимости дополнительная гидроизоляция и теплоизоляция → грунтовая засыпка
ВАЖНО!!! Конкретный состав слоев и их толщину необходимо определять расчетом для каждого объекта.
Наземный (насыпной) бетонный бескаркасный ангар

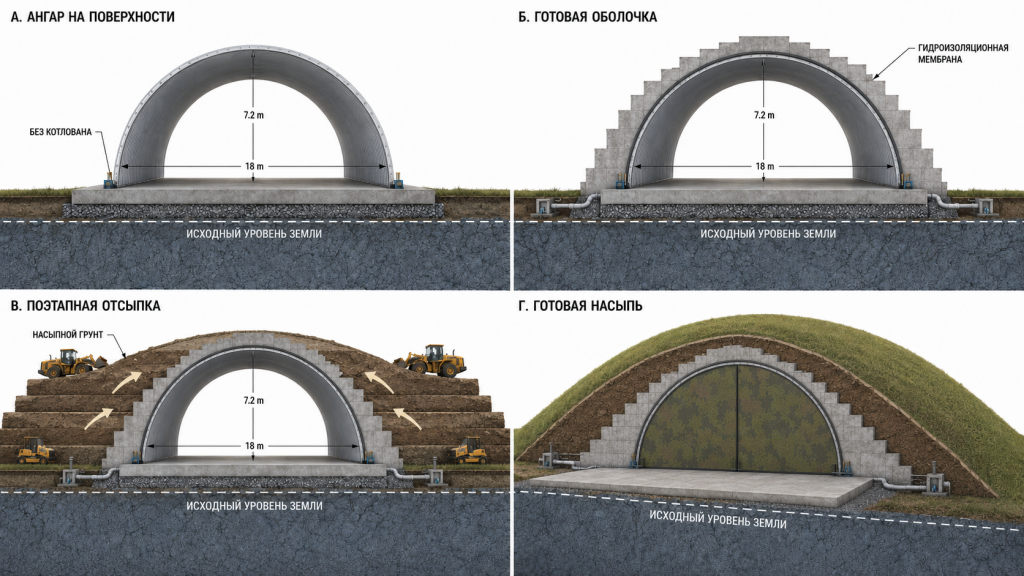

5) Возможность засыпки сооружения грунтомОдно из наиболее интересных преимуществ данной технологии — возможность создания сооружений, которые после строительства могут быть засыпаны грунтом сверху, если это предусмотрено проектом и рассчитано на соответствующие нагрузки.
После формирования и набора проектной прочности бетонной оболочки пространство над сооружением может использоваться для устройства грунтовой насыпи. В результате объект частично или полностью интегрируется в рельеф.
Это открывает дополнительные возможности для применения технологии там, где требуется:
— повышенная защита внутреннего пространства;
— дополнительная масса и устойчивость сооружения;
— защита от внешних климатических воздействий;
— маскировка объекта в ландшафте;
— использование поверхности над сооружением;
— создание заглубленных или полузаглубленных помещений.
При этом возможность засыпки грунтом нельзя считать автоматическим свойством любого бетонного ангара. Толщина бетона, армирование, фундамент, гидроизоляция, дренаж и допустимая высота грунтовой насыпи должны рассчитываться проектировщиками с учетом конкретного грунта и нагрузок.
6) Большой пролет без внутренних колонн
Одно из главных преимуществ арочной технологии сохраняется и после бетонирования. Сооружение может иметь значительный свободный пролет — до 18 метров по ширине, а длина может составлять 50 метров и более. При этом внутри помещения не требуется устанавливать ряд промежуточных колонн или подпорок.
Это позволяет получить единое свободное пространство для:
— размещения оборудования;
— хранения продукции;
— производственных линий;
— техники;
— транспорта;
— складирования материалов;
— организации технологических процессов.

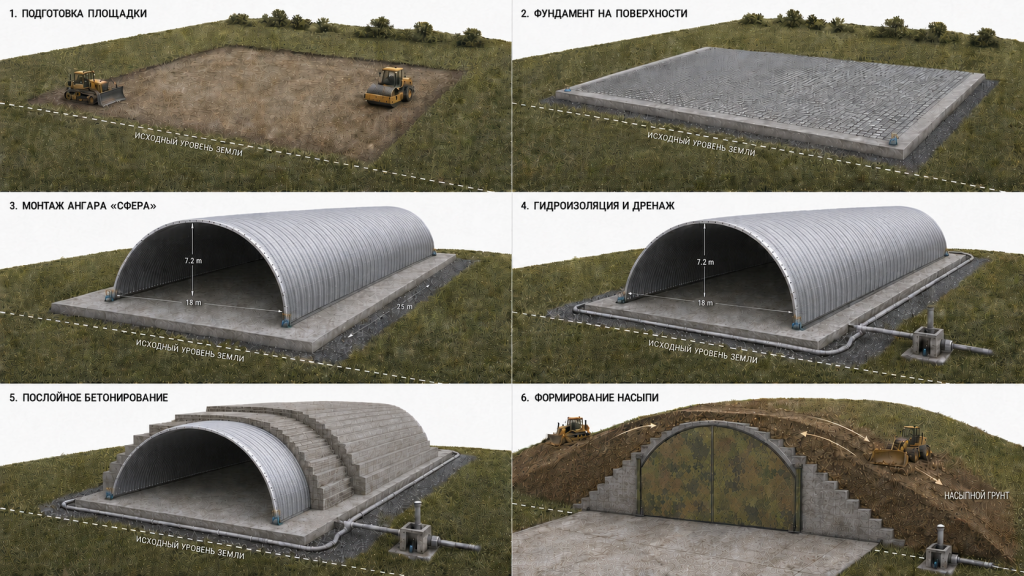

♦ Этапы строительства бетонного бескаркасного ангара:
1) Подготовка площадки
Участок расчищается, выравнивается и подготавливается к строительству. Проводятся необходимые геологические и геодезические исследования, после чего определяется конструктивная схема основания.
2) Устройство фундамента
Тип фундамента выбирается на основании расчетов. В зависимости от грунтов и нагрузок могут применяться:
● ленточный фундамент;
● свайный фундамент с ростверком;
● монолитная железобетонная плита;
● другие расчетные решения.
В фундаменте предусматриваются закладные элементы — например, обвязочный уголок или швеллер. Именно к ним крепится нижняя часть металлической арочной конструкции. Фундамент должен воспринимать как вертикальные нагрузки, так и горизонтальные усилия, возникающие в арочной системе.
Этапы строительства бетонного бескаркасного ангара
3) Производство металлических бескаркасных арокНа строительную площадку доставляется рулон оцинкованной стали (штрипса). Мобильный профилегибочный станок «СФЕРА-1000» или «СФЕРА-600» формирует из рулона необходимый профиль и придает ему заданную арочную форму.
Одно из преимуществ технологии заключается в том, что производство элементов можно организовать непосредственно на строительной площадке. Не требуется перевозить готовые крупногабаритные арки на большие расстояния.
4) Монтаж металлической оболочки
Готовые металлические секции соединяются между собой боковыми кромками с помощью специальной фальцезакаточной машинки (МФО 5 или МФО 3).
Соединение формирует единую арочную поверхность. После сборки секции устанавливаются на фундамент и фиксируются к закладным элементам посредством опорных пластин и анкерных соединений. На этом этапе появляется полноценный бескаркасный арочный ангар. Но строительство еще не закончено.
5) Формирование бетонной оболочки
Следующий этап — превращение металлической арки в бетонное сооружение. Поверх установленной металлической конструкции выполняется подготовка к бетонированию. В зависимости от проектного решения устанавливаются необходимые элементы армирования, инженерные закладные и выполняются другие подготовительные операции.
Затем бетонная смесь подается на арочную поверхность и внешнюю опалубку послойно. Слой за слоем создается бетонная оболочка, повторяющая форму металлической арки. После набора бетоном необходимой проектной прочности сооружение представляет собой уже не просто металлический бескаркасный ангар, а массивную монолитную арочную конструкцию.
6) Гидроизоляция и грунтовая засыпка
Если проект предусматривает заглубленное или засыпаемое сооружение, после завершения бетонных работ выполняется комплекс мероприятий по защите конструкции.
В зависимости от проекта могут предусматриваться:
● гидроизоляция;
● дренаж;
● теплоизоляция;
● защитные слои;
● грунтовая засыпка.
После выполнения этих работ над арочным сооружением может формироваться грунтовая насыпь. Таким образом, здание фактически становится частью ландшафтного массива.
♦ Чем бетонный ангар отличается от обычного металлического
Обычный бескаркасный металлический ангар представляет собой самостоятельную металлическую оболочку. В бетонном варианте металлическая арка используется как основа и нижняя опалубка для создания бетонной оболочки.
♦ Универсальное строительное решение
Технология использования металлической арки в качестве нижней опалубки позволяет создавать сооружения, которые объединяют преимущества нескольких строительных систем.
С одной стороны, используется быстро изготавливаемая металлическая арочная конструкция, которую можно производить непосредственно на объекте из рулонной стали.
С другой — после бетонирования формируется массивная монолитная оболочка, способная выполнять значительно более широкий спектр задач. А возможность грунтовой засыпки, если она предусмотрена проектом, позволяет создавать заглубленные и полузаглубленные объекты, интегрированные в рельеф.
♦ Где может применяться технология
Бетонные ангары могут рассматриваться для:
— производственных помещений (включая подземные заводы);
— складов (включая склады под землей);
— производственных объектов (включая производства в подземных помещениях));
— хранения крупногабаритной техники;
— ремонтных подземных комплексов;
— сельскохозяйственных объектов и подземных овощехранилищ;
— хранилищ военной техники;

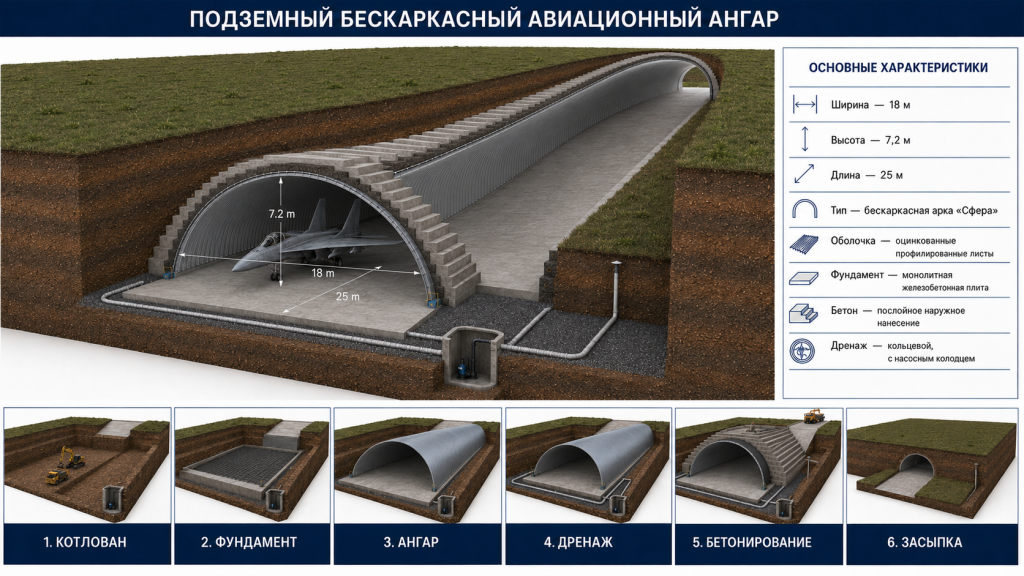

— заглубленных сооружений (включая ангаров для дронов, ангаров для защиты от дронов);
— объектов, где требуется повышенная защита от внешних воздействий (бетонный ангар для самолетов);
— объектов, где важно получить большое свободное внутреннее пространство.
Особенно интересна технология там, где необходимо одновременно обеспечить большой пролет, отсутствие внутренних колонн, прочную бетонную оболочку и возможность устройства грунтовой насыпи.
Бетонный бескаркасный ангар — новая ступень развития в использовании арочной технологии.
Основная идея технологии заключается в том, что металлическая бескаркасная арка используется не как конечная конструкция, а как нижняя опалубка и формообразующая основа для создания монолитной бетонной оболочки. Это позволяет перейти от обычного металлического ангара к более массивному бетонному сооружению.
При грамотном проектировании такая конструкция может иметь значительный свободный пролет, большую длину, не иметь внутренних колонн и дополнительно выдерживать нагрузку для грунтовой засыпки.
Именно сочетание скорости изготовления металлической основы, бескаркасной конструкции, монолитного бетонирования и возможности устройства грунтовой засыпки делает данную технологию перспективным решением для быстрого строительства крупных промышленных, складских и специальных сооружений.
